單法蘭松套傳力接頭能在一定的范圍內軸向伸縮
松套傳力接頭安裝使用于管線中，不但補償了管道管線伸縮量的不足問題，還用于在管道介質變化的過程中，管道分布的位置開始受力，變形，扭曲破壞管道，預埋管道甚至破裂給施工單位帶來極大的不便，單法蘭松套傳力接頭能在一定的范圍內軸向伸縮，克服管道各種角度移位、不同心、伸縮、膨脹。管道在伸縮器中可以自由伸縮。一旦超過最大的伸縮量自身起到限位作用。從而保證管道安全運行。單法蘭松套傳力接頭適用于一邊與法蘭連接，一邊與管道焊接，安裝時調整產品兩端與管道或法蘭的安裝長度，對角均勻擰緊壓蓋螺栓，再調整好螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，管道的安全運行。
單法蘭松套傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。

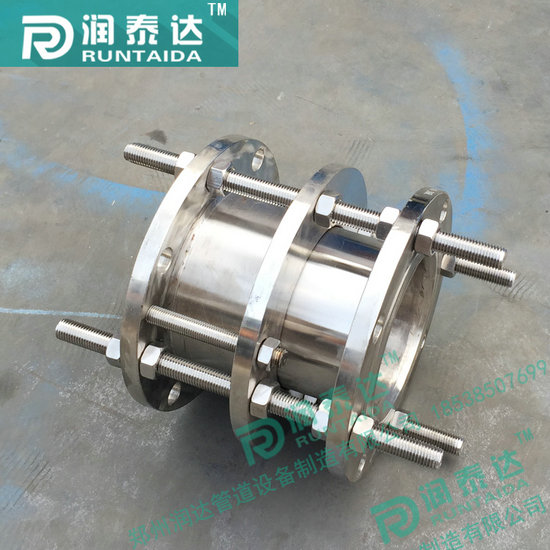

單法蘭松套傳力接頭
產品簡介: 重要用于泵、閥門、管路等附件的松套連接。公稱通經DN50-DN3200 ，工作壓力：0.6-1.6MPA ，使用介質：水、污水。密封材料：NBR，制造標準：GB12465-2002。
安裝簡要說明：VSSJAFG型單法蘭松套傳力接頭適用于一面與法蘭連接，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
|
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||
|
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
|
L1 |
L |
L1 |
L |
|||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||||
|
100 |
108 |
190 |
4-M16 |
|||||
|
114 |
195 |
|||||||
|
125 |
140 |
225 |
||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
|
168 |
255 |
|||||||
|
200 |
219 |
310 |
||||||
|
225 |
245 |
335 |
||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
|
350 |
355 |
470 |
8-M20 |
|||||
|
377 |
490 |
|||||||
|
400 |
406 |
520 |
||||||
|
426 |
540 |
|||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
|
480 |
590 |
|||||||
|
500 |
508 |
625 |
||||||
|
530 |
645 |
|||||||
|
600 |
610 |
730 |
||||||
|
630 |
750 |
|||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
|
1000 |
1020 |
1165 |
||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
|
1500 |
1520 |
1690 |
||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
|
2400 |
2420 |
2635 |
28-M30 |
|||||
