伸縮器運轉工作原理和連接方式
了解伸縮器運轉工作原理，可以為伸縮器的選購提供很多的指導，因此，如果你對伸縮器感興趣的話，請一定要先了解伸縮器運轉工作原理。
伸縮器在管道運轉中有必定的多向位移效果，管道在運轉中因為熱漲冷縮、地殼下陷和受力發作著重要的伸縮抵償效果，因而，伸縮器能夠減輕管道運轉中的盲板推力，能夠?qū)艿榔鸬奖囟ǖ谋Ｗo效果，特別是對管道的裝置和修理提供了極大的便當。
在各種管道運用中，伸縮器在管道銜接中都起到一個效果，對管道的運轉起著伸縮抵償位移效果，所以它們在管道銜接運用中有著可互補、互換之代替效果?？ü颗c管端之間有空隙，管子在卡箍中可有少數的活動。因而，相鄰兩個端管答應有必定的轉角。鋼管銜接后，兩鋼管管端之間留有空隙，答應管路軸向移動，可習慣管道的脹大、縮短；管子之間的膠圈銜接，可有用下降70%以上的機械振動。
當管道需求翻轉時，只需把接頭的幾個螺栓撤除即可翻轉任意視點，不需求割開和焊接，節省了大量輔助工作量和費用，減輕了勞動強度，縮短了施工工期。與法蘭銜接比較，進步工效6-8倍，且保護的工作量很小。
我們都知道計算管道伸縮器安裝的時候用的單位是“米”，同時不要對伸縮器以及閥門或者是管道所占的長度扣除。了解管道中除了伸縮器還有什么配件以及價值。將安裝伸縮器之前管道自身的零件的單位列出來，然后再將設計時候的單位除外再計算，管道自身的單位不變。同時計算中心線的時候不要將焊接的單位的除外。 將管道上的各種配件與壓力是0.6Mpa的法蘭連接，不計壓力的范圍值根據設計時候的要求計算數量以及規格。
套管伸縮器連接方式：
法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。
套管伸縮器使用范圍：
由于伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
套管伸縮器的作用

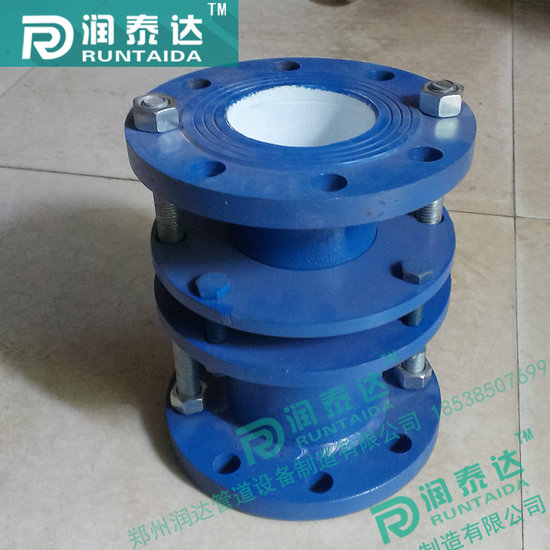

套管伸縮器也稱伸縮節、膨脹節、補償器。套管伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其最大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
|
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||
|
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
|
L1 |
L |
L1 |
L |
|||||
|
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
|
80 |
89 |
165 |
||||||
|
100 |
108 |
190 |
4-M16 |
|||||
|
114 |
195 |
|||||||
|
125 |
140 |
225 |
||||||
|
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
|
168 |
255 |
|||||||
|
200 |
219 |
310 |
||||||
|
225 |
245 |
335 |
||||||
|
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
|
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
|
350 |
355 |
470 |
8-M20 |
|||||
|
377 |
490 |
|||||||
|
400 |
406 |
520 |
||||||
|
426 |
540 |
|||||||
|
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
|
480 |
590 |
|||||||
|
500 |
508 |
625 |
||||||
|
530 |
645 |
|||||||
|
600 |
610 |
730 |
||||||
|
630 |
750 |
|||||||
|
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
|
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
|
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
|
1000 |
1020 |
1165 |
||||||
|
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
|
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
|
1500 |
1520 |
1690 |
||||||
|
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
|
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
|
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
|
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
|
2400 |
2420 |
2635 |
28-M30 |
|||||
