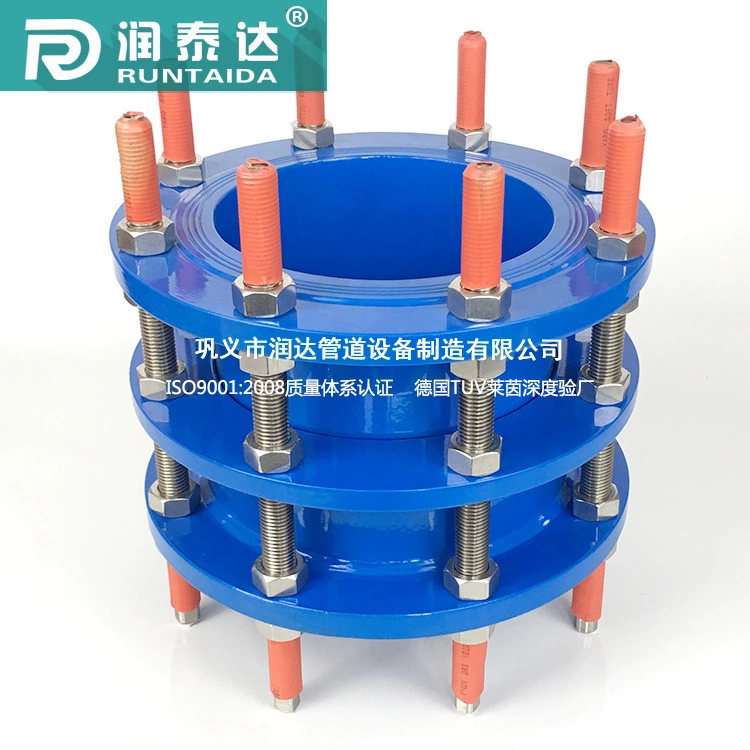

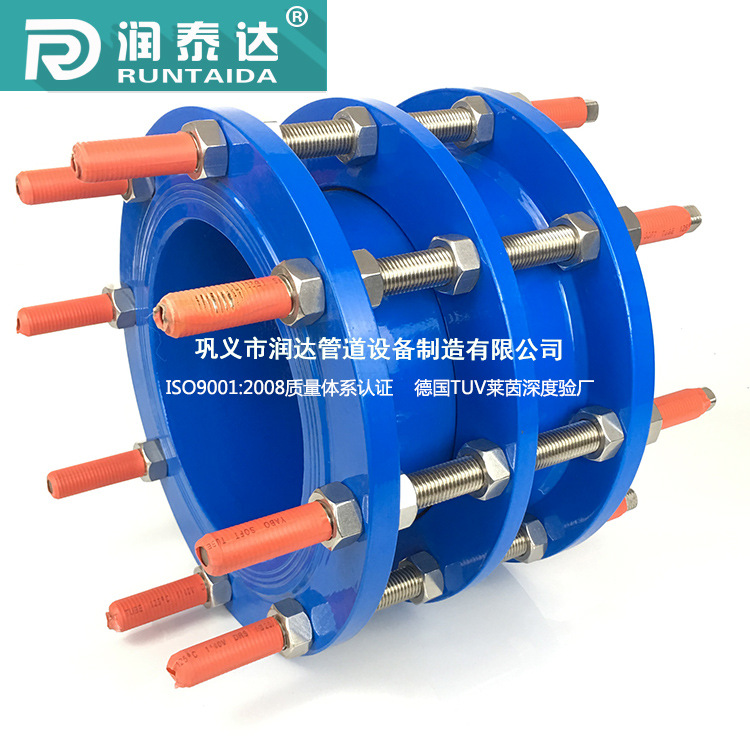

傳力接頭是泵、閥門,管道等設備與管道連接的新產品,通過全螺栓把它們連接起來,使其成為整體,并有一定的位移量,方便安裝??沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時,根據現場安裝尺寸進行調整,在工作時,不僅提高工作效率,而且對泵、閥們等管道設備起到一定保護作用。
產品使用范圍
1.因為該系列產品屬金屬制造品,其有較高的抗拉和抗壓強度,軟密封性能優越,裝卸方便等功能,常被應用于電力,冶金。
2.給排水和污水處理等行業,主要作用于水泵與閥門和管道之間的連接。
3.它在管道運行中有一定的多向位移作用,可以緩解管道運行中的盲板推力,對管道起到一定保護作用,特別是對管道的安裝和維修提供了極大的便利,但是在水泵出口處和管道轉角處應采用傳力接頭,因為傳力接頭通過傳力螺栓(即全絲螺栓)能把啟泵時的盲板推力傳導到泵和管道各部位,避免推力集中于管道或泵的近端發生沖擊力損傷設備。
公稱通徑 |
管子外徑 |
外形尺寸 |
n-Th. |
|||||
短型 |
長型 |
D |
0.25-1.6 |
2.5-6.4 |
||||
L1 |
L |
L1 |
L |
|||||
65 |
76 |
120 |
148 |
180 |
208 |
155 |
4-M12 |
4-M12 |
80 |
89 |
165 |
||||||
100 |
108 |
190 |
4-M16 |
|||||
114 |
195 |
|||||||
125 |
140 |
225 |
||||||
150 |
159 |
160 |
220 |
245 |
4-M16 |
6-M16 |
||
168 |
255 |
|||||||
200 |
219 |
310 |
||||||
225 |
245 |
335 |
||||||
250 |
273 |
163 |
223 |
375 |
6-M20 |
8-M20 |
||
300 |
325 |
160 |
213 |
220 |
273 |
440 |
10-M20 |
|
350 |
355 |
470 |
8-M20 |
|||||
377 |
490 |
|||||||
400 |
406 |
520 |
||||||
426 |
540 |
|||||||
450 |
457 |
570 |
10-M20 |
12-M20 |
||||
480 |
590 |
|||||||
500 |
508 |
625 |
||||||
530 |
645 |
|||||||
600 |
610 |
730 |
||||||
630 |
750 |
|||||||
700 |
720 |
850 |
12-M20 |
14-M20 |
||||
800 |
820 |
230 |
295 |
290 |
335 |
965 |
12-M24 |
16-M24 |
900 |
920 |
1065 |
14-M24 |
18-M24 |
||||
1000 |
1020 |
1165 |
||||||
1200 |
1220 |
1365 |
16-M24 |
20-M24 |
||||
1400 |
1420 |
310 |
370 |
1590 |
18-M27 |
24-M27 |
||
1500 |
1520 |
1690 |
||||||
1600 |
1620 |
1795 |
20-M27 |
28-M27 |
||||
1800 |
1820 |
2000 |
22-M27 |
30-M30 |
||||
2000 |
2020 |
2200 |
24-M27 |
32-M30 |
||||
2200 |
2220 |
320 |
380 |
2420 |
26-M30 |
|
||
2400 |
2420 |
2635 |
28-M30 |
